超级详细的从icem画网格到导入openfoam可用网格的步骤
转自：https://zhuanlan.zhihu.com/p/427686653
侵删
1、icem是ANSYS的一个模块，先安装ansys19.2

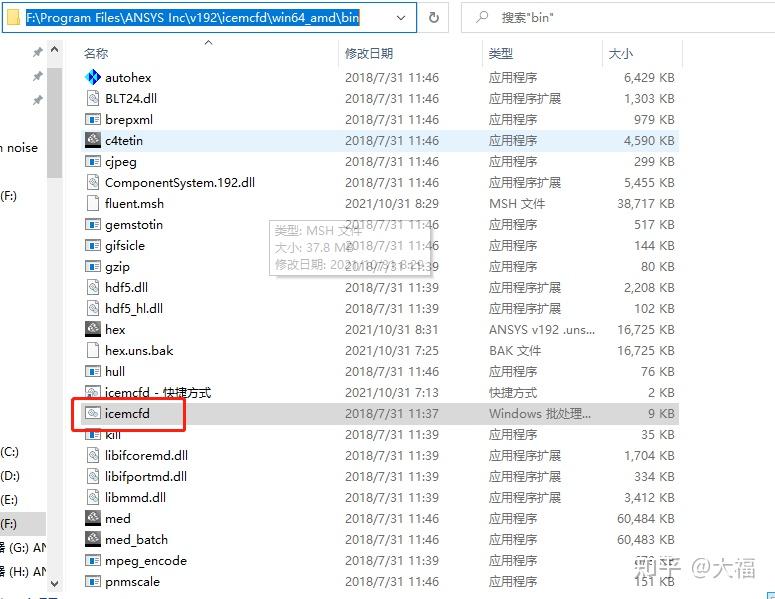

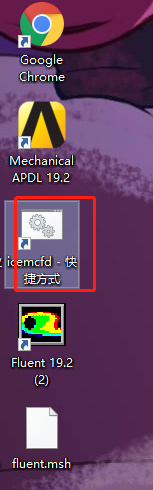

2、接着右键点击icemcfd创建快捷方式，把快捷方式拖进桌面
3、双击刚刚创建的快捷方式图标打开icem
4、接着开始用icem画图，我这里以创建一个半径为1m的球体网格为例

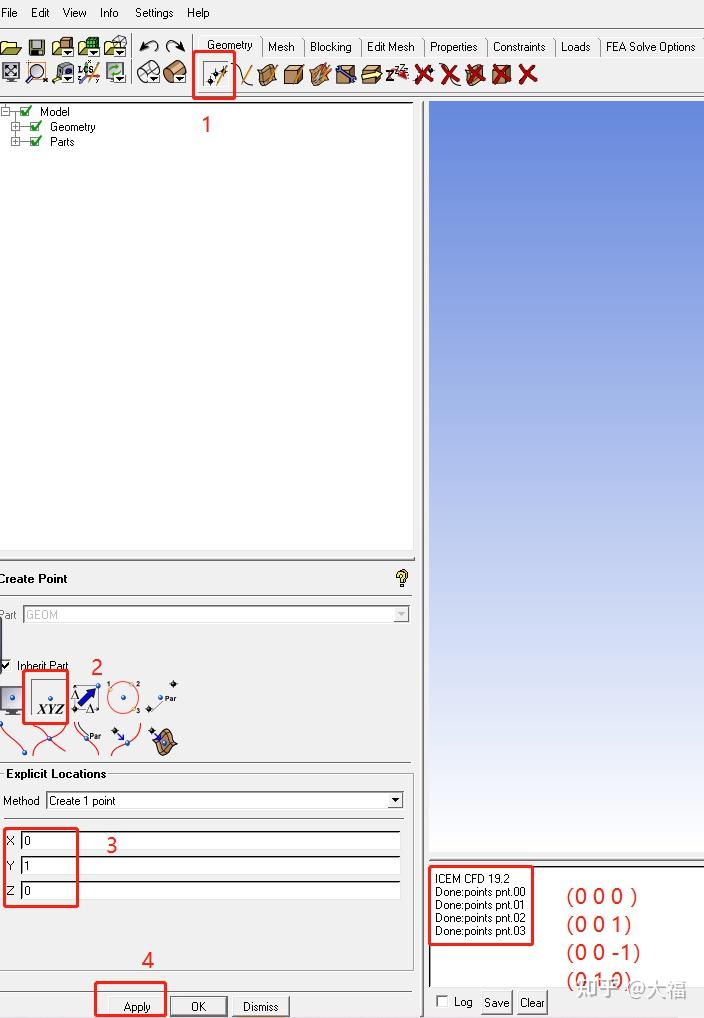

(1)、按照以下步骤创建四个点，每创建一个点就点击apply

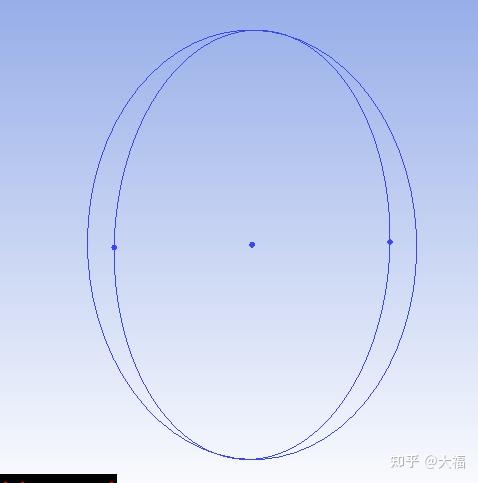

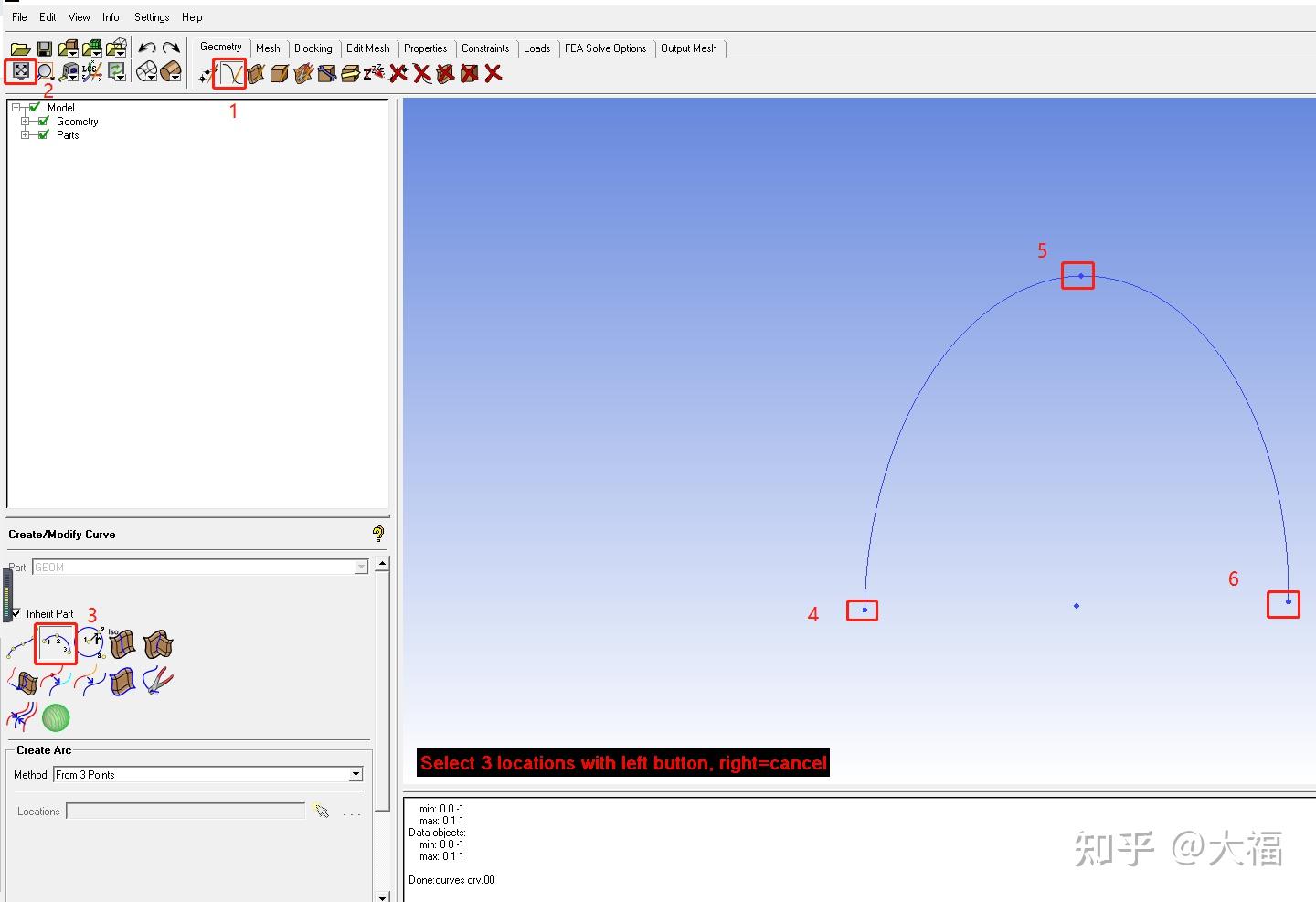

（2）利用刚刚的四个点创建圆弧

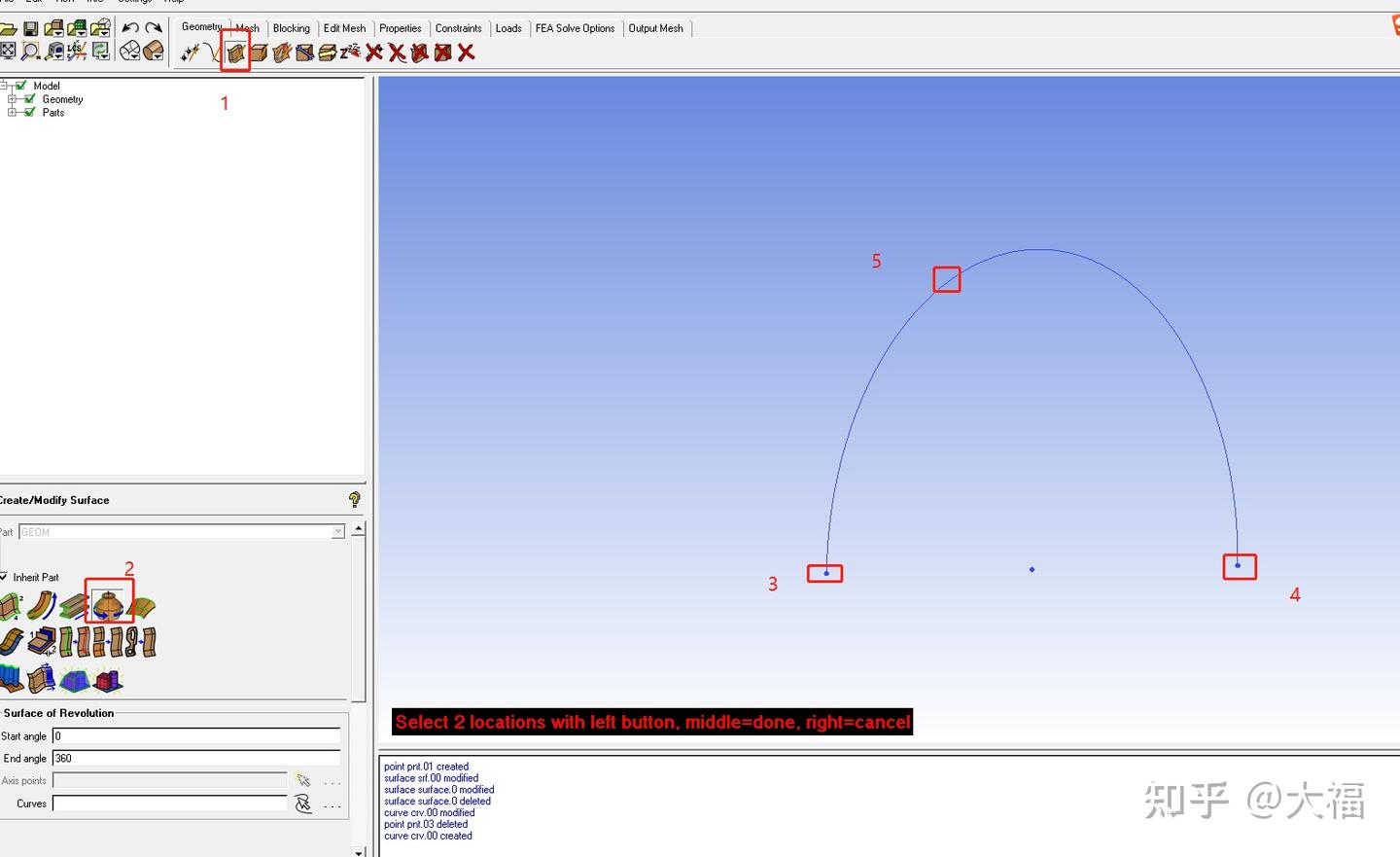

（3）利用刚刚创建的圆弧旋转得到一个球，注意如下步骤中3,4点完再按鼠标中键，然后再点击5，再点击鼠标中键，得到一个简化球
简化球

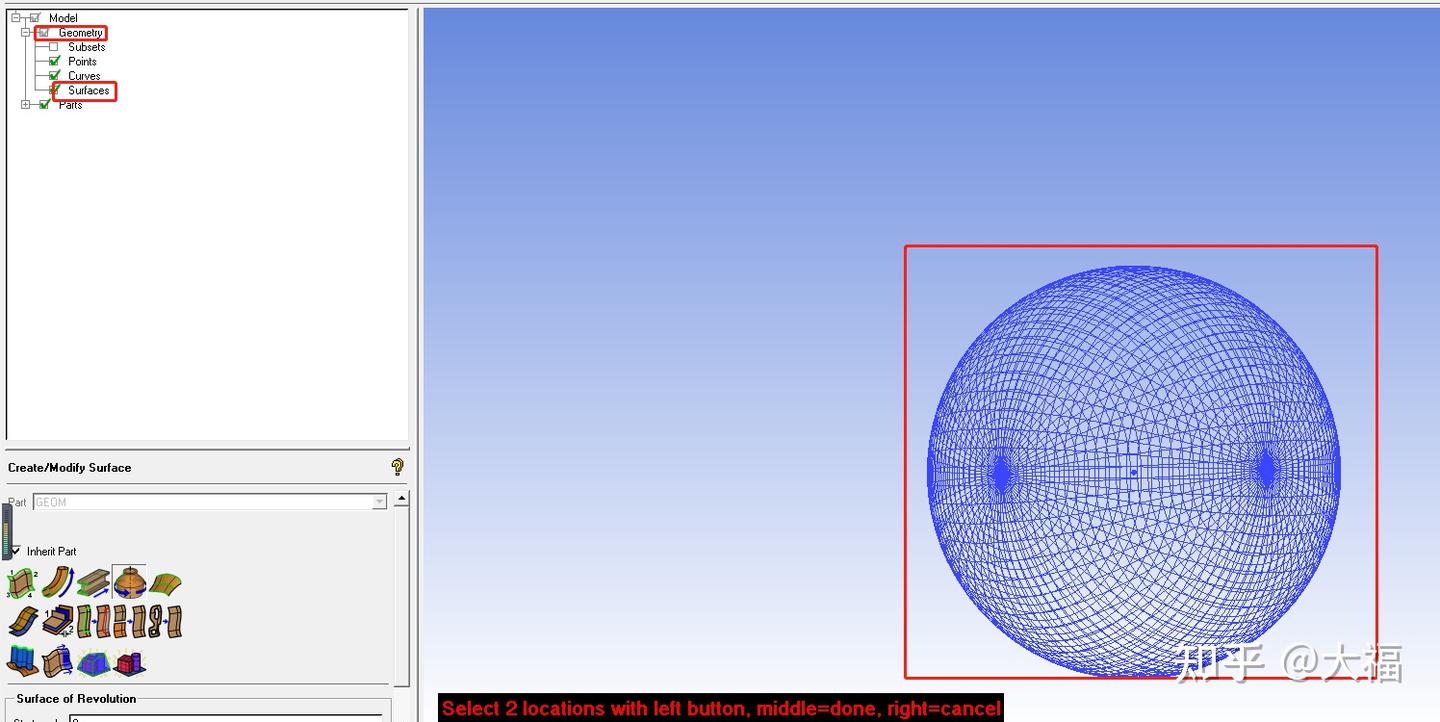

（4）点击geometry展开，右键点击Surface，选择show full,得到如下图像

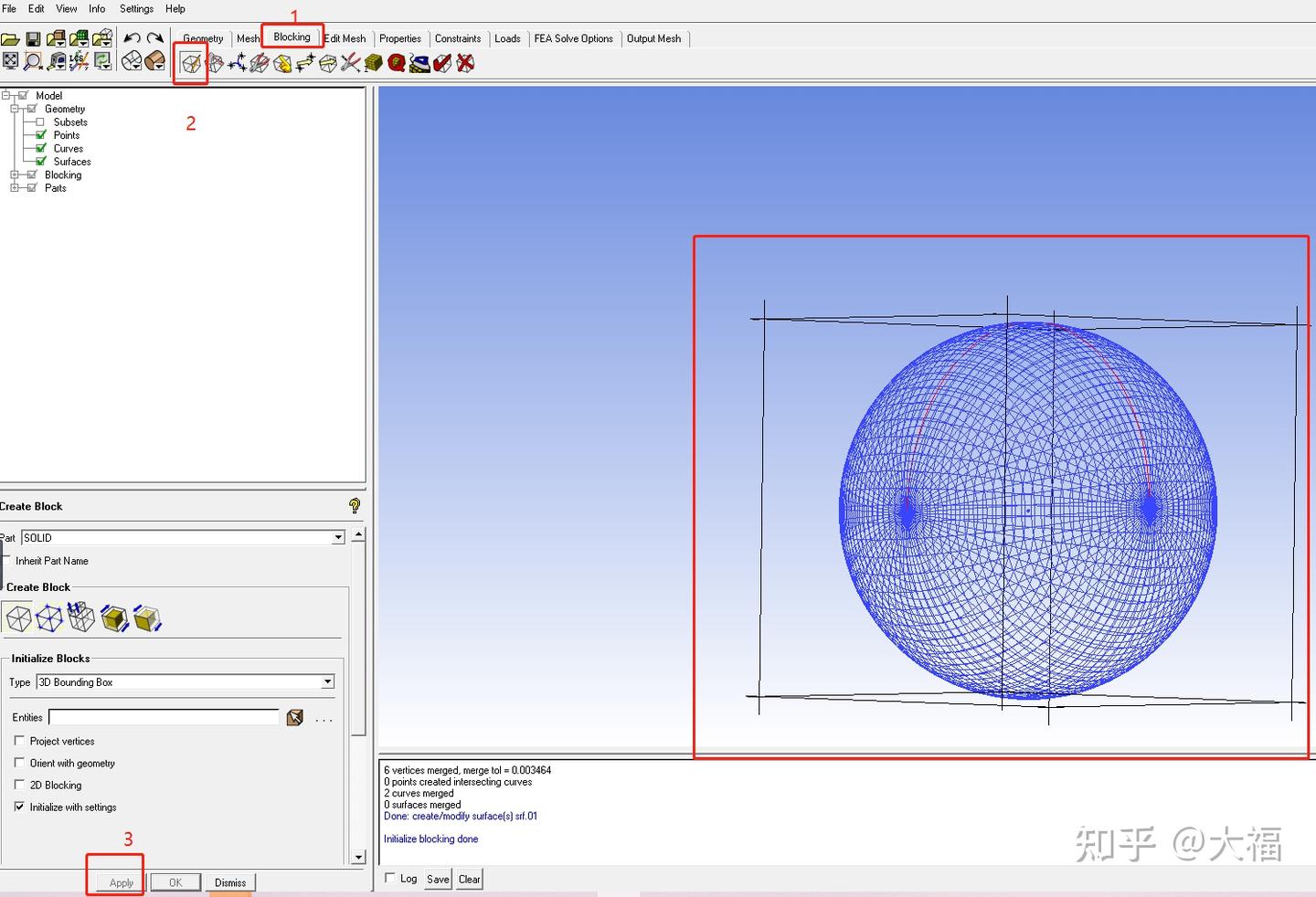

（5）创建一个block

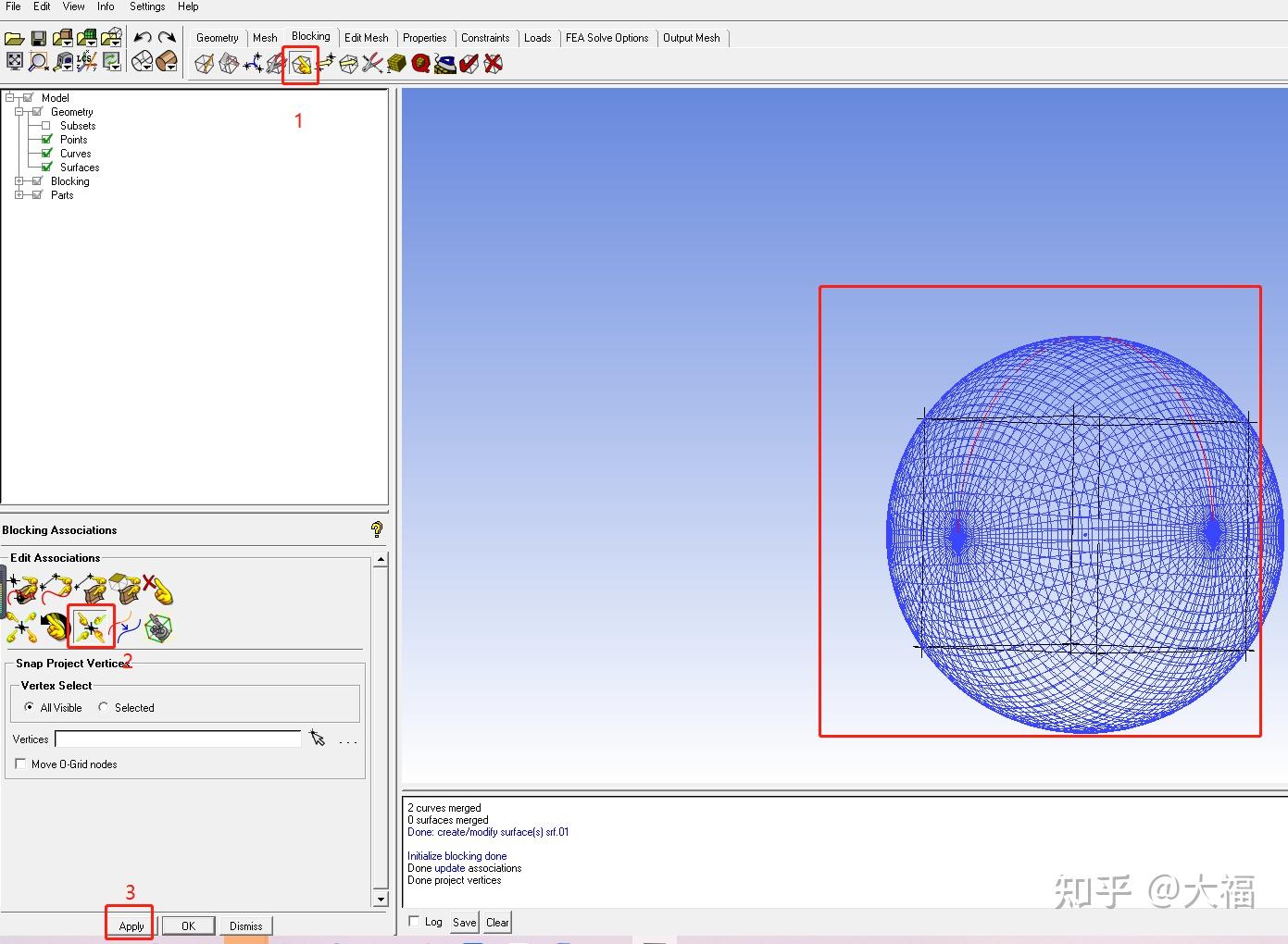

（6）缩小block

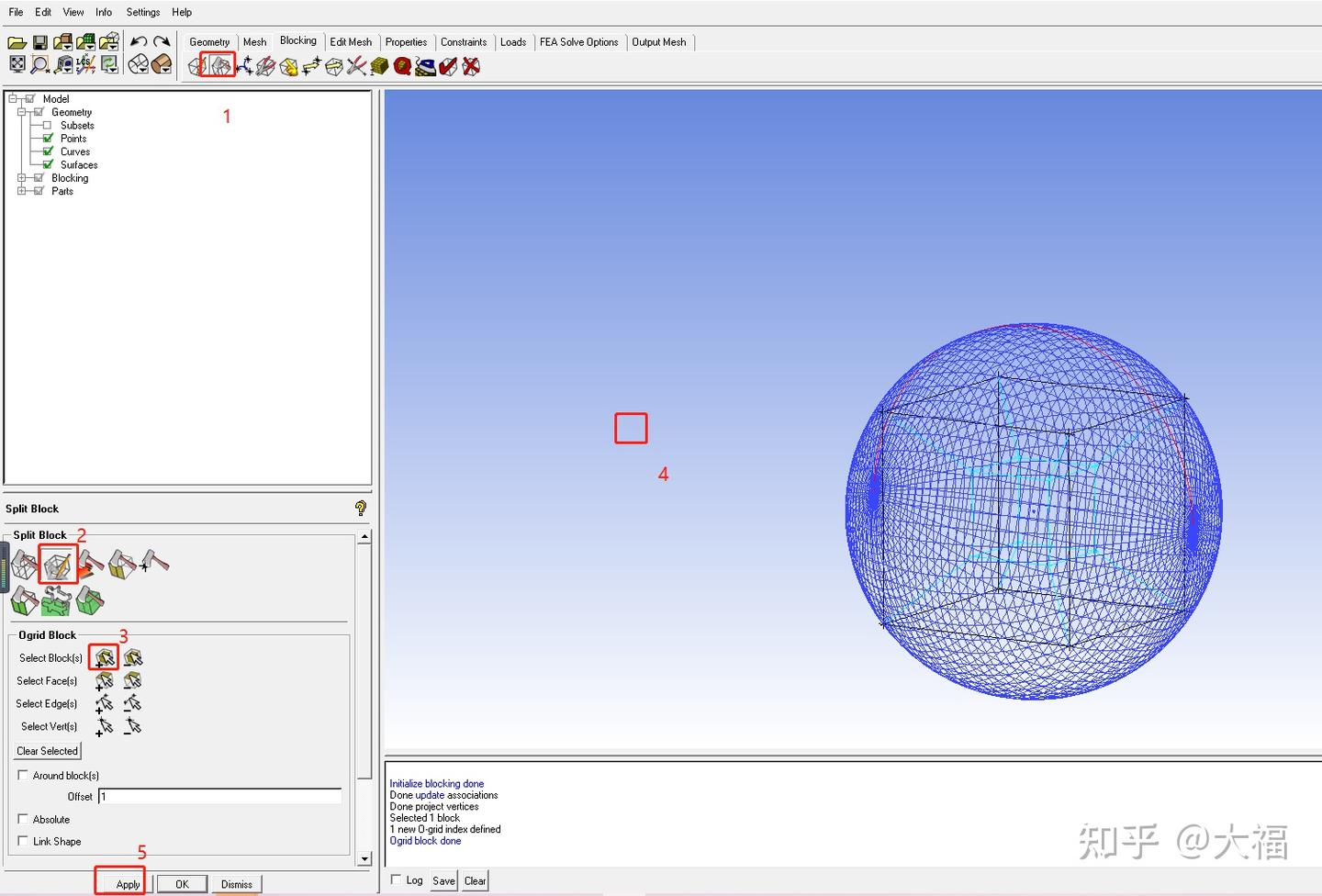

（7）给block分块，注意步骤4是在空白区域单击鼠标，然后接着再点击鼠标中键，接着再单击5
（8）开启设置节点按钮

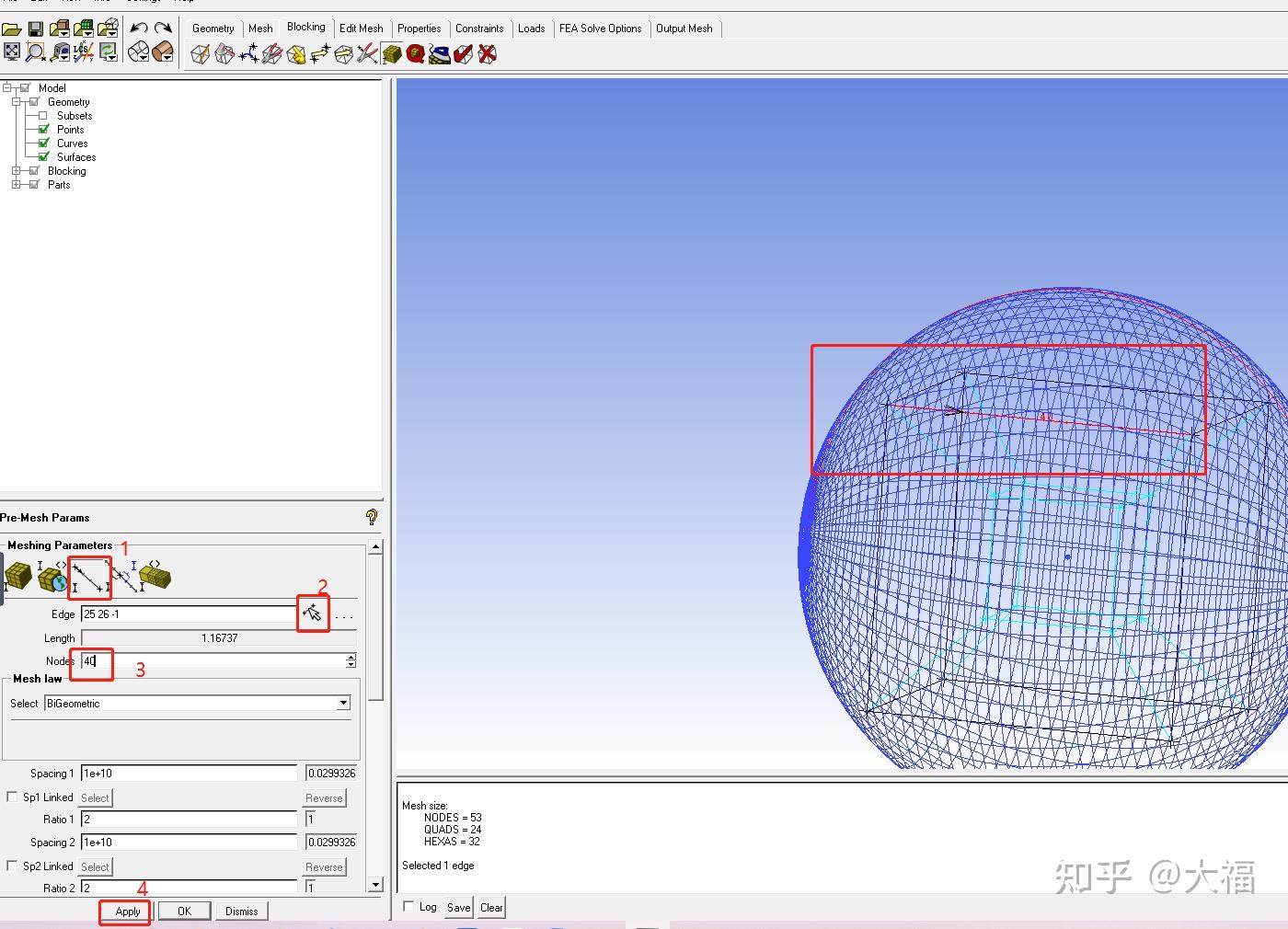

（9）设置大方框三条边的节点数量（每条边都要设置对应的节点数）

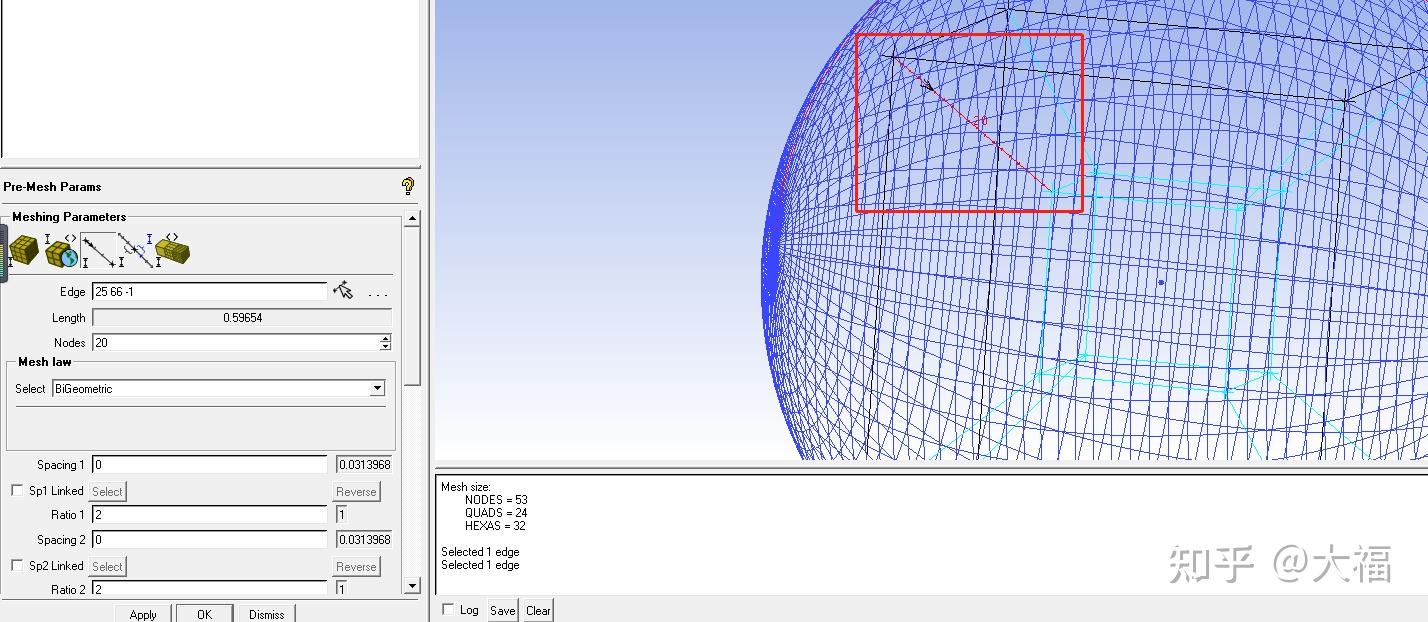

（10）设置斜线的节点，具体步骤与上同

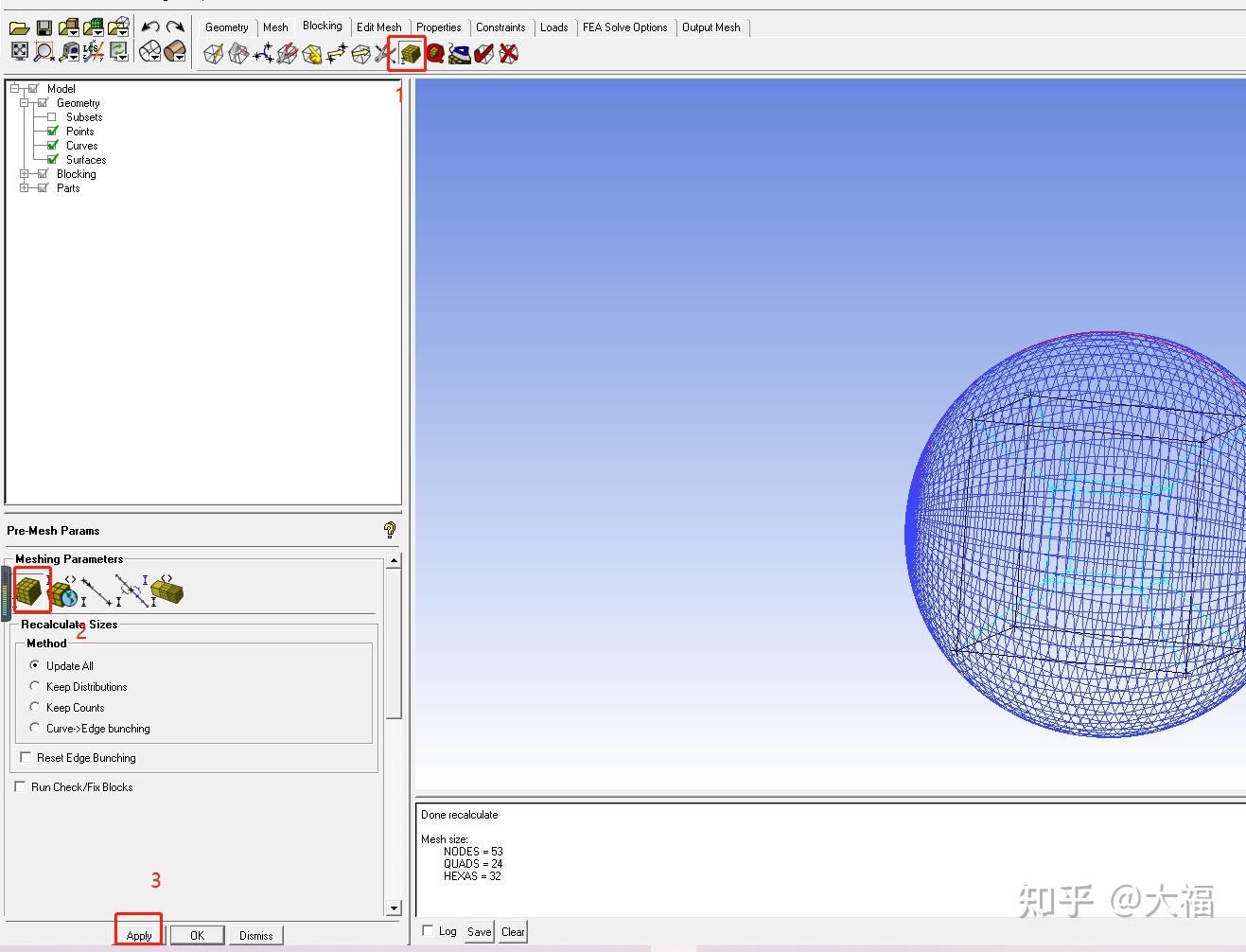

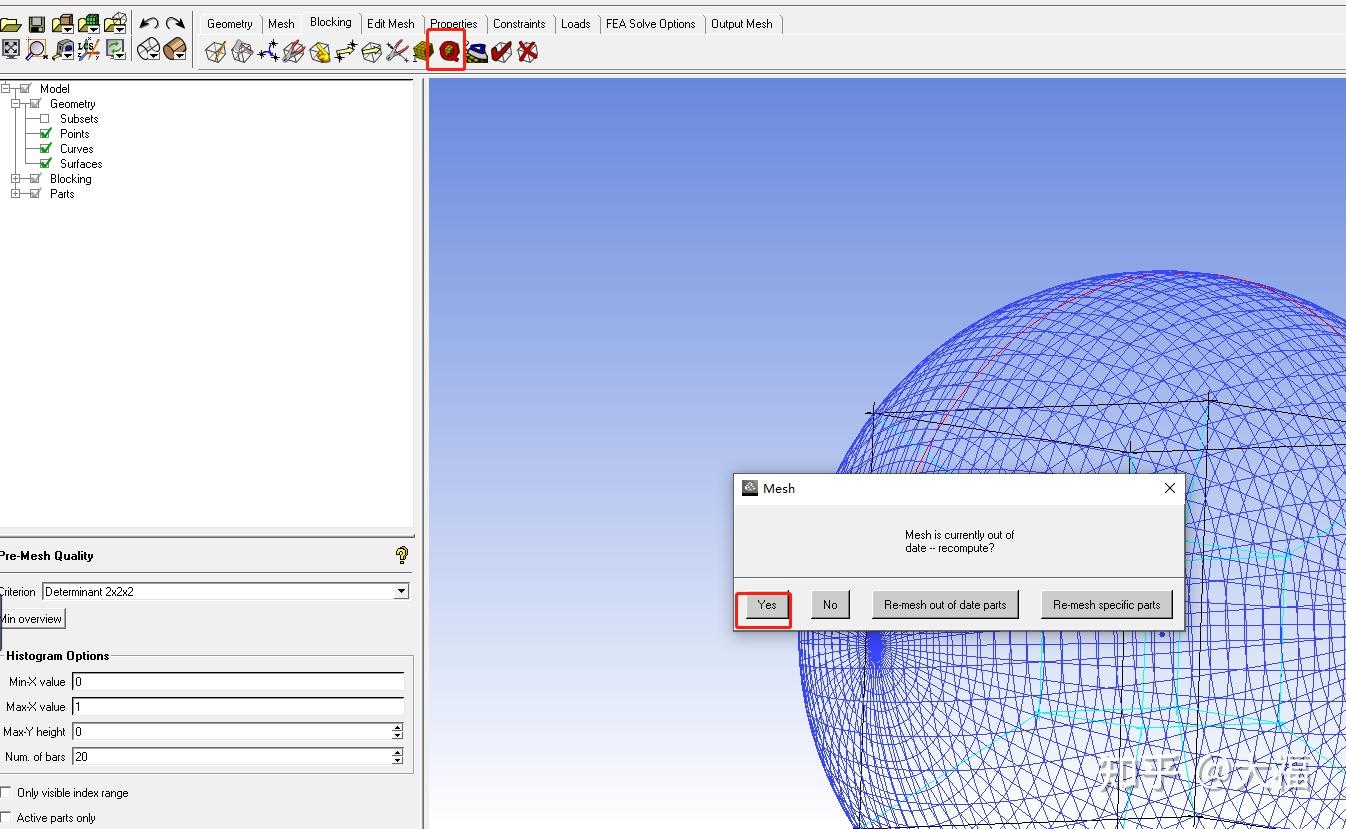

（11）
（12）右键Pre-mesh选择convert to unstruct mesh

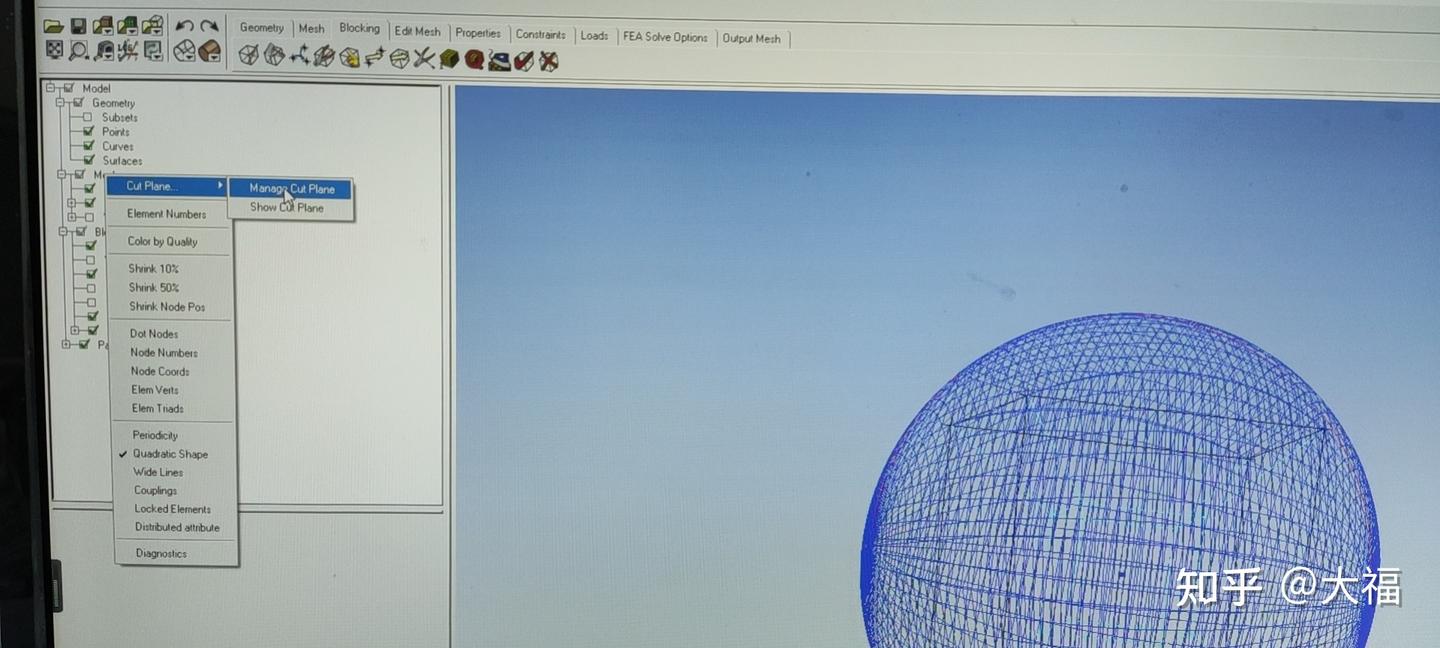

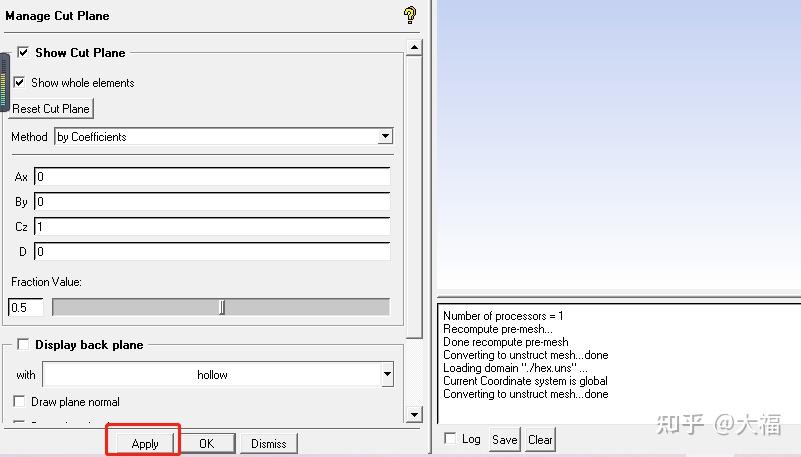

(13)切一个平面
（14）勾选Volumes并鼠标右击它，选择

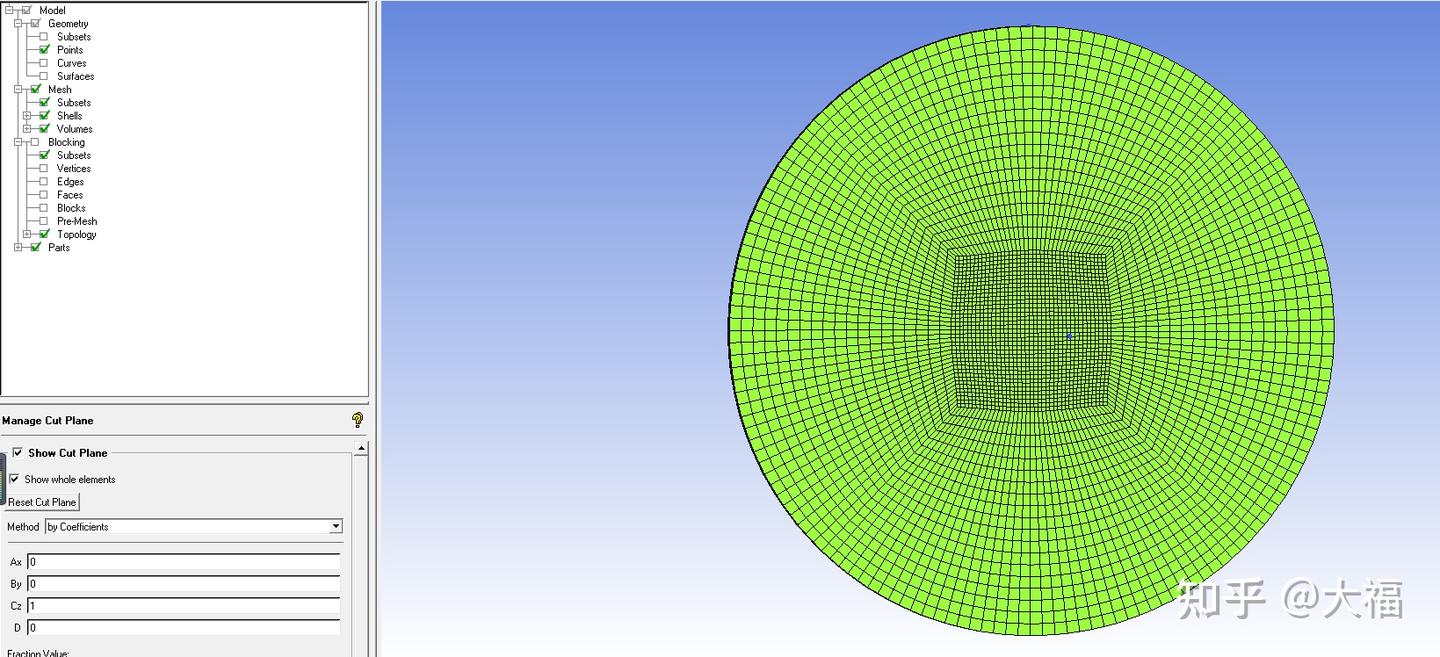

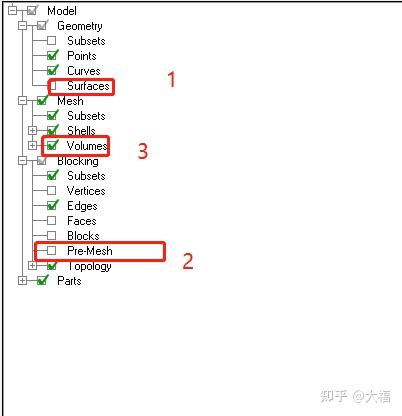

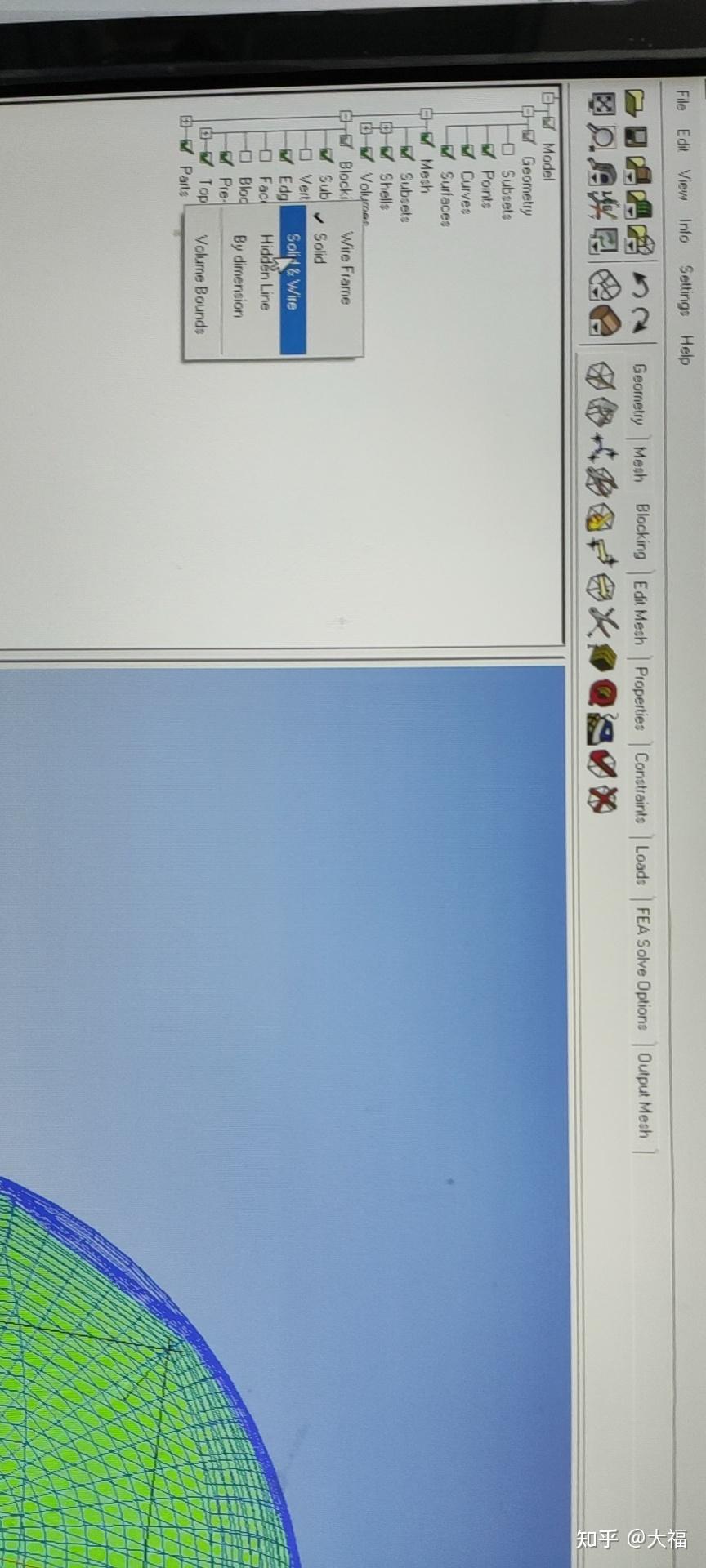

（15）取消勾选Surface和Pre-mesh、Curve、edges等，并右击Volumes,选择solid&wire，就可以看到我们画的网格啦（注意这里展示的只是一个切面而已，其实是整个球体都网格，是个三维网格）

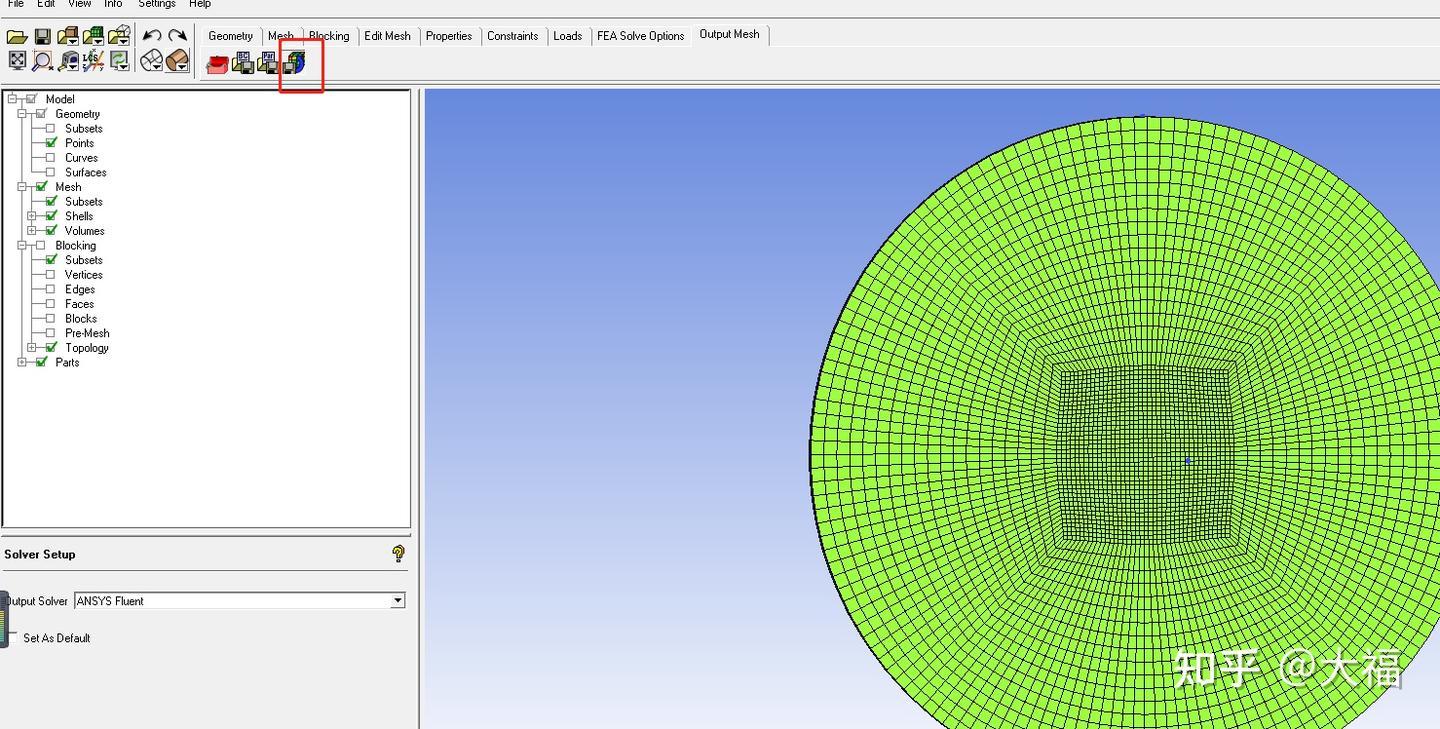

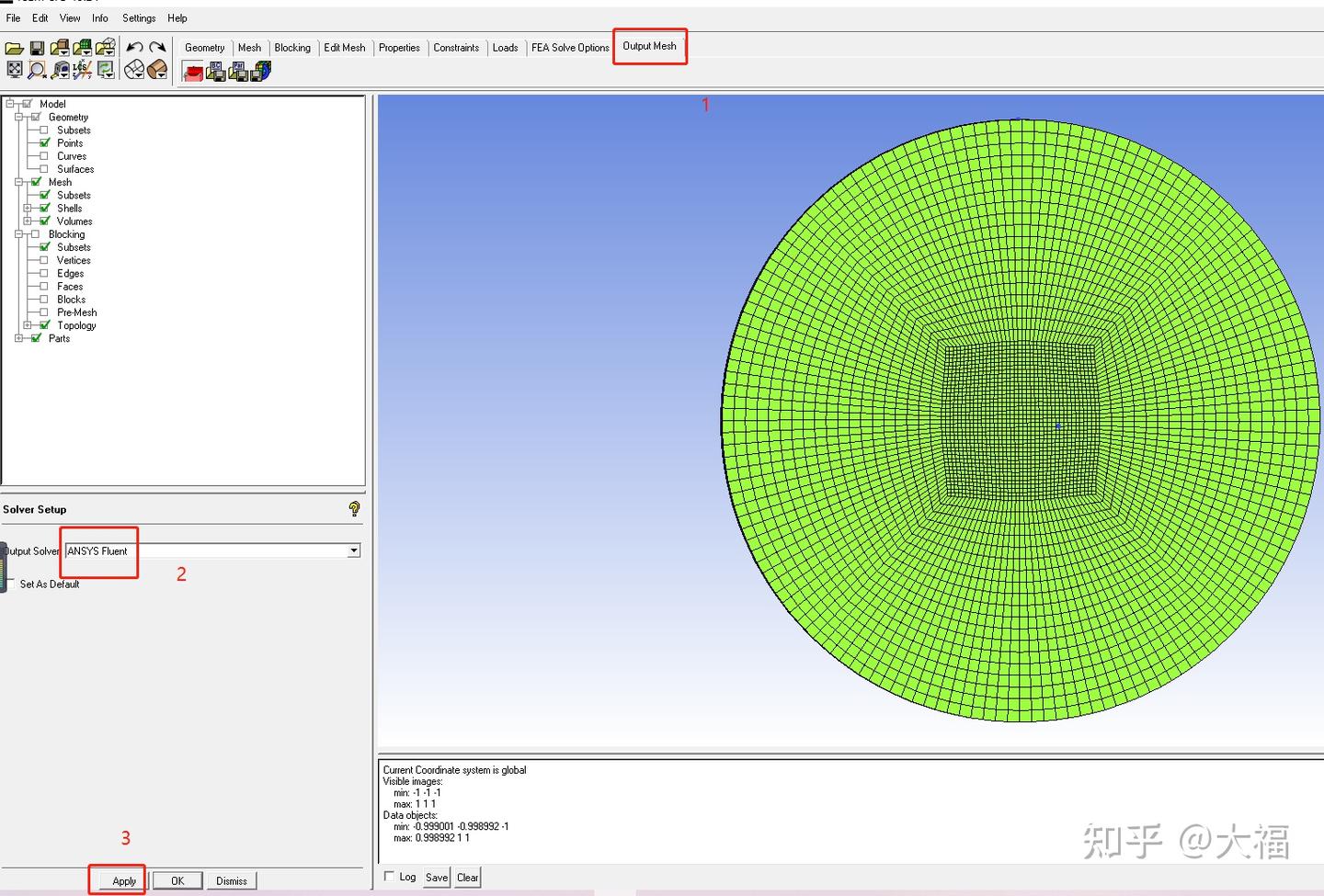

5、用icem导出.mesh文件

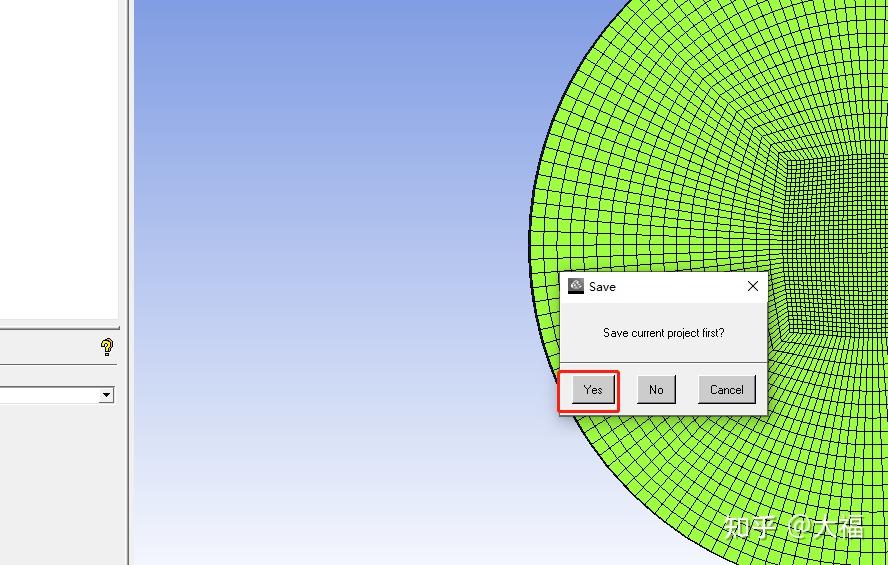

（1）

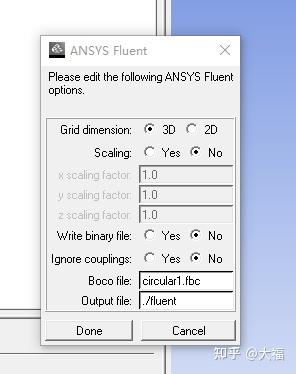

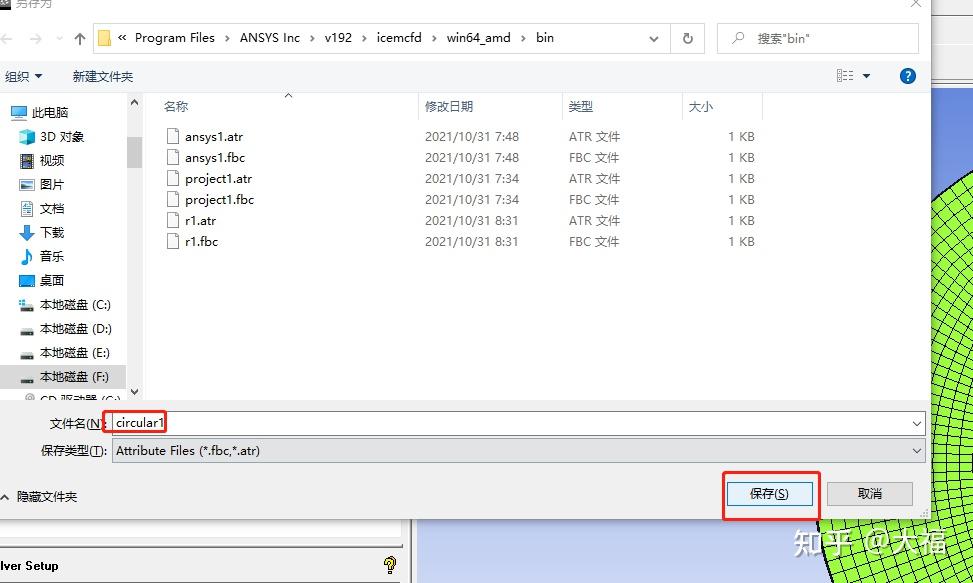

（2）

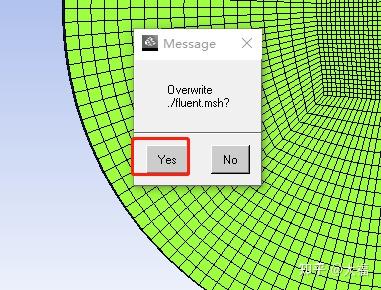

点击Done

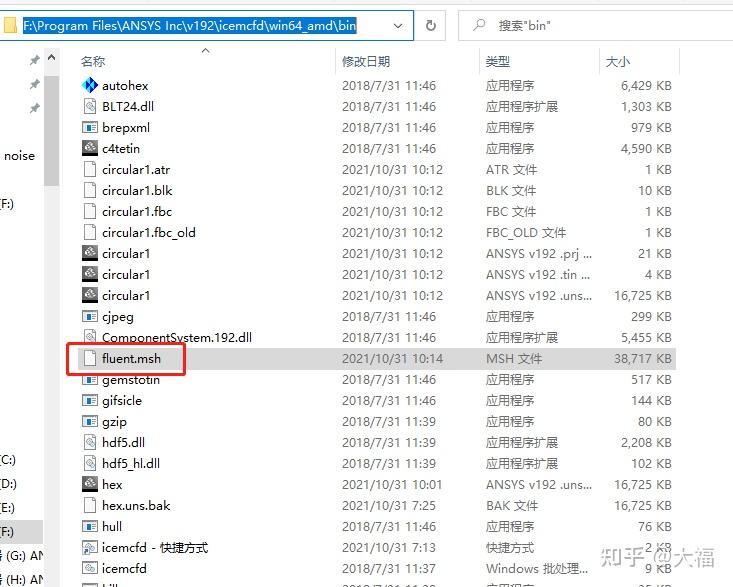

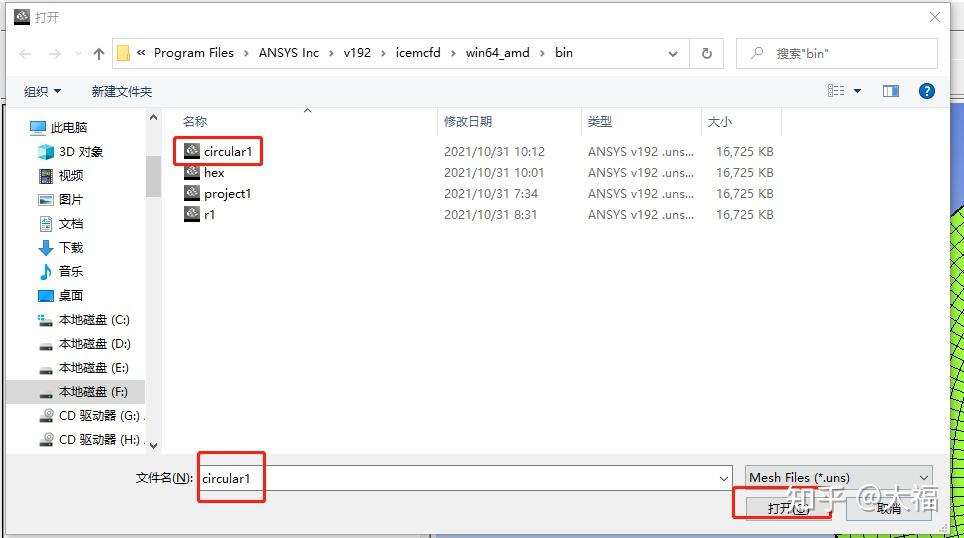

（3）打开这个文件，这样我们的.mesh文件就创建好啦
6、.mesh转成openfoam可读格式
（1）把fluent.mesh文件放在算例的主目录下

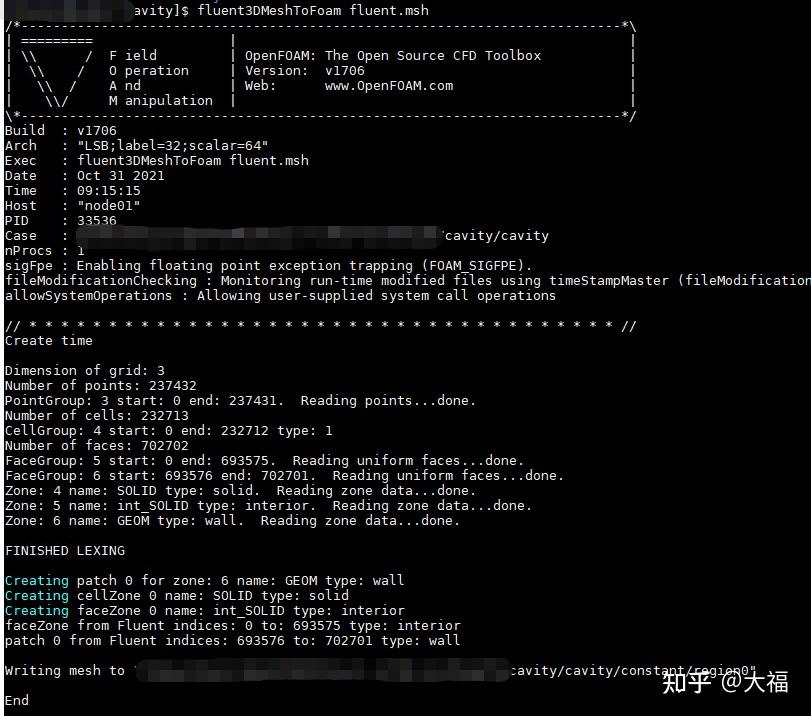

（2）执行fluent3DMeshToFoam fluent.msh（这里注意如果是三维网格的话，就用fluent3DMeshToFoam fluent.msh，如果是二维网格可以用fluentMeshToFoam fluent.msh）

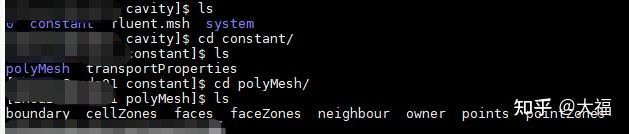

可以看到constant文件夹下，生成了一个polyMesh文件，这样网格就转化完成啦

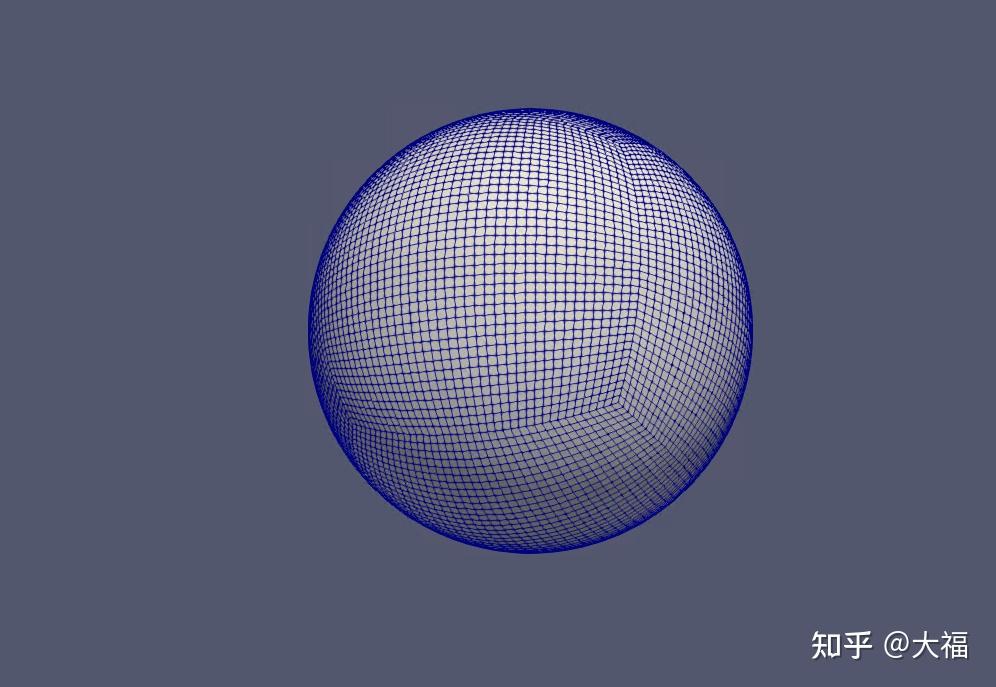

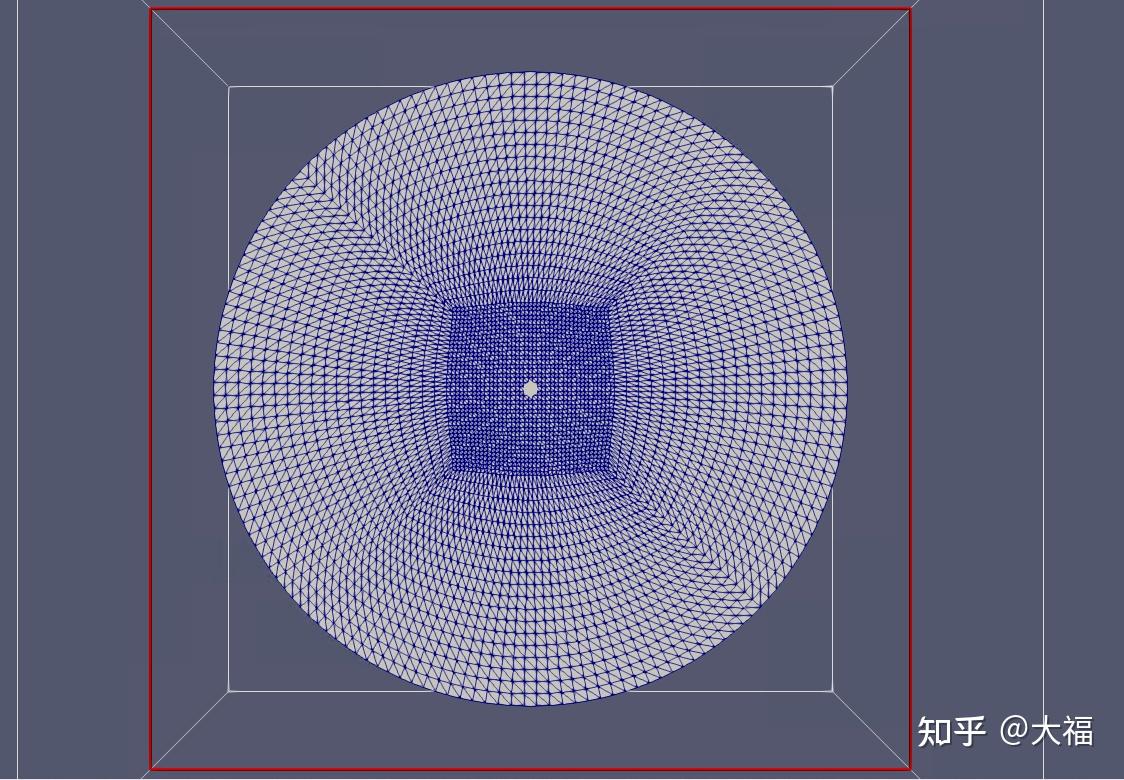

（3）最后查看网格
觉得有用的小伙伴，赶紧收藏一下吧，最后不要忘记给俺点赞哦……
